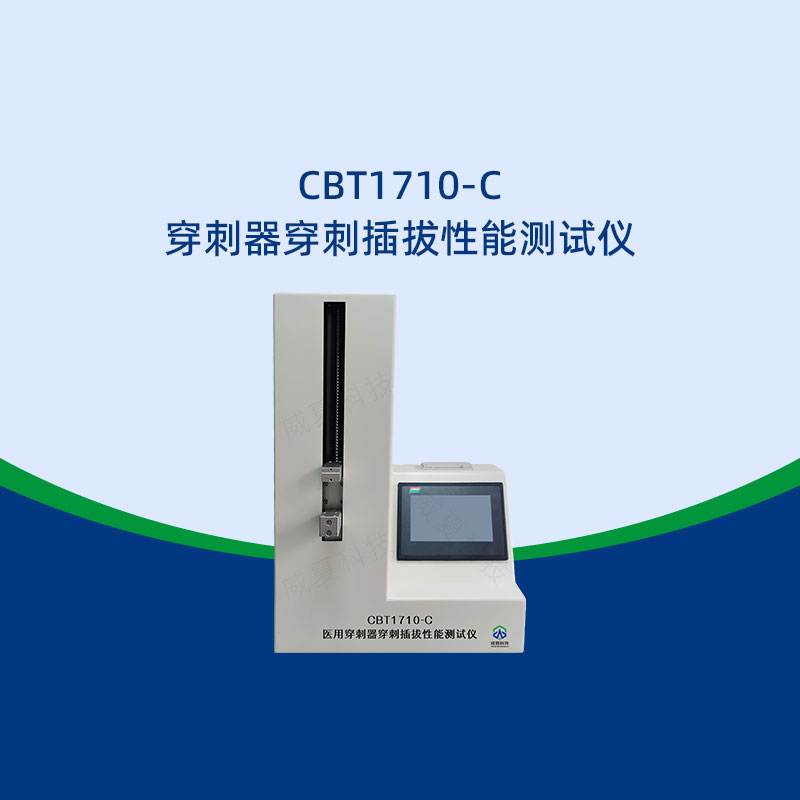

機械傳動結構：它是測試儀實現插拔動作的基礎。通常包含電機、絲桿、導軌等部件。電機提供動力，通過絲桿的旋轉將動力轉化為直線運動，從而帶動穿刺器插拔裝置沿著導軌做精確的直線往復運動。絲桿的精度直接影響到插拔動作的準確性和穩定性，導軌則保證了運動的直線度，防止出現偏差，確保穿刺器插拔過程的一致性。

穿刺器夾持裝置：該裝置用于穩固地夾住醫用穿刺器。一般采用特殊設計的夾頭，能夠根據穿刺器的不同規格和形狀進行適配。夾頭內部有彈性部件，既能保證夾力適中，不會損壞穿刺器，又能在插拔過程中提供穩定的支撐，使穿刺器在測試儀的操作下保持正確的姿態，以便準確模擬實際使用中的插拔情況。

插拔力測量機構：這是測試儀獲取插拔力數據的核心部分。通常采用高精度的壓力傳感器，當穿刺器進行插拔動作時，壓力傳感器會實時感知穿刺器與測試對象之間的作用力，并將其轉化為電信號。通過配套的信號處理電路和數據采集系統，將電信號轉換為數字信號并記錄下來，從而精確測量出插拔過程中的力值變化。

數據顯示與處理單元：它負責將測量得到的插拔力數據進行直觀展示和分析處理。一般配備有顯示屏，能夠?qū)崟r顯示插拔力的大小、插拔次數、最大插拔力、最小插拔力等關鍵數據。同時，還具備數據存儲功能，可以將多次測試的數據保存下來，方便后續進行對比分析。此外，一些測試儀的數據顯示與處理單元還能生成測試報告，對插拔性能進行綜合評估，為醫用穿刺器的質量檢測提供有力依據。

外殼防護結構：測試儀的外殼采用堅固耐用的材料制成，起到保護內部部件和操作人員安全的作用。外殼設計符合人體工程學原理，方便操作和維護。同時，外殼上設有通風口、散熱孔等，以保證儀器在長時間運行過程中能夠正常散熱，維持穩定的工作性能。
